葉綠素傳感器的工作原理基于光學檢測技術，它巧妙地利用了葉綠素對特定波長光線的吸收和熒光發射特性。當傳感器發射出特定波長的光照射到水體中時，水中的葉綠素會吸收部分光線，并發出熒光。傳感器通過精密的光學元件，精準捕捉這些微弱的光信號變化，再經過復雜的信號處理和算法換算，就能準確得出水體中葉綠素的含量。

　　一.工作原理

　　在線葉綠素傳感器是一種專門用來檢測葉綠素含量的設備，它的工作原理基于葉綠素的熒光特性和吸光特性。

　　在自然光或特定波長的光源照射下，葉綠素會吸收光能并發出熒光。這種熒光的強度與葉綠素的含量成正比，因此可以通過檢測熒光的強度來估計葉綠素的含量。

　　的優點是可以實時、快速、無損地測量葉綠素含量，可用于河流、湖泊、池塘、海洋調查、養殖業、飲用水源、藻類和浮游植物狀況的研究、調查和監測。

　　二.技術參數

　　測量原理熒光法

　　量程范圍0-400ug/L

　　分辯率0.01ug/L

　　精度R2>0.999

　　溫度補償自動溫度補償

　　自清潔功能帶有自動清潔器，可防止生物附著，避免光窗污染，以保證長期監測依然具有穩定性;可設置自動清潔時間及清潔次數，功耗0.7W

　　輸出方式RS-485(ModbusRTU 協議)

　　存儲溫度-5℃~65℃

　　工作環境0℃~50℃ , <0.2MPa

　　安裝方式浸入式安裝，3/4NPT 安裝螺紋

　　線纜長度5m

　　功耗0.4W,12V 供電

　　供電DC：12V～24V

　　防護等級IP68

　　校準方式兩點校準

　　外殼材質316L 不銹鋼

　　三.尺寸/安裝

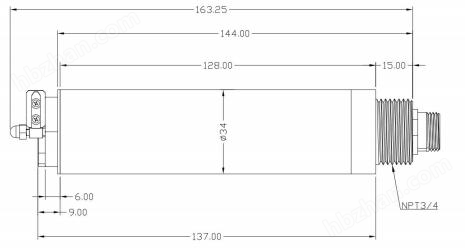

　　1.尺寸圖

　　2.接線圖

　　線纜為4芯屏蔽線：

　　紅色線—電源線(12～24V)黑色線—地線(GND)

　　綠色線—485B黃色線—485A

　　3.安裝

　　1)現場可根據實際情況，選擇6分(3/4 NPT)螺紋固定安裝或

　　安裝配件支架安裝，或其他可將傳感器固定的安裝方式。

　　2)安裝優選固定式安裝，禁止拖鏈?zhǔn)桨惭b。

　　3)安裝時要充分考慮水流，液位變化，確保水流可橫穿光路，傳感器在水下10cm或更深處。

　　4)安裝距離要求：與側壁保持3cm以上，與底部保持10cm以上。

　　四.維護和保養

　　1.維護日程

　　維護項目維護時間備注

　　清洗傳感器0.5～3天(無刷)4～8周(有刷)

　　傳感器檢查6個月

　　更換O型圈1～2年

　　2.保養方法

　　1)傳感器外表面檢查，用清水沖洗傳感器的外表面，如果仍有污垢殘留，請用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在水中加入一些家用洗滌液來清洗。

　　2)傳感器線纜檢查，檢查線纜外皮是否存在斷裂，正常工作時線纜不應緊繃。

　　3)測量窗口檢查，檢查是否有臟污，用無塵布進行擦拭。

　　4)傳感器校準可通過上位機軟件校準，也可以通過自已通過

　　RS-485發送MODBUS指令自行校準。

　　3.傳感器校準

　　3.1零點校準

　　用棕色燒杯量取適量蒸餾水，將傳感器垂直放在溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行零點校準。

　　3.2斜率校準

　　將傳感器放置于標準溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行斜率校準。
