一.在線濁度傳感器 工作原理

　　在線濁度傳感器 通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。

　　二.技術參數

　　測量原理散射光法

　　量程范圍默認0～3000NTU，0～40NTU 0～1000NTU 可定制

　　分辯率0.1NTU

　　精度±1% ， ±0.3℃

　　溫度補償自動溫度補償

　　輸出方式RS-485(Modbus/RTU)

　　存儲溫度-5-+65℃

　　工作環境0～50℃ , ≤0.2MPa

　　安裝方式浸入式安裝，3/4NPT 安裝螺紋

　　線纜長度5m

　　功耗0.2W,12V 供電

　　供電DC：12V-24V

　　防護等級IP68

　　校準方式兩點校準

　　外殼材質ABS

　　三.尺寸/安裝

　　1.尺寸圖

　　2.接線圖

　　線纜為5芯屏蔽線：

　　紅色線—電源線黑色線—地線綠色線—485A白色線—485B

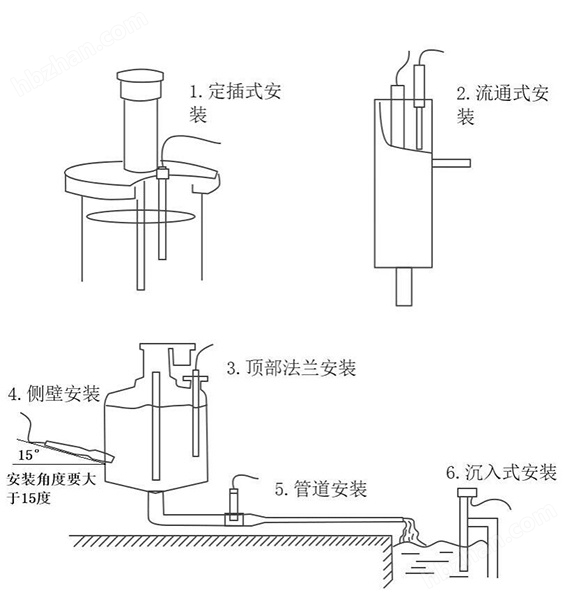

　　3.安裝

　　注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。測試口左右5CM之內不會碰到容器壁，下方10CM

　　四.維護和保養

　　傳感器維護:

　　如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

　　注意：

　　避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。

　　五.用戶校準

　　傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。

　　5.1零點校準

　　將傳感器放入非透明的容器中，溶液使用蒸餾水或者純凈水，保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行零點校準。

　　5.2斜率校準

　　將傳感器放入非透明的容器中，溶液使用已知濁度的溶液(濁度值要大于20%量程)，保證傳感器的測試口左右5CM之內不會碰到容器壁，下方10CM，待30秒鐘數值穩定后，按照通信指令進行斜率校準。
